Spécifications ITF 14

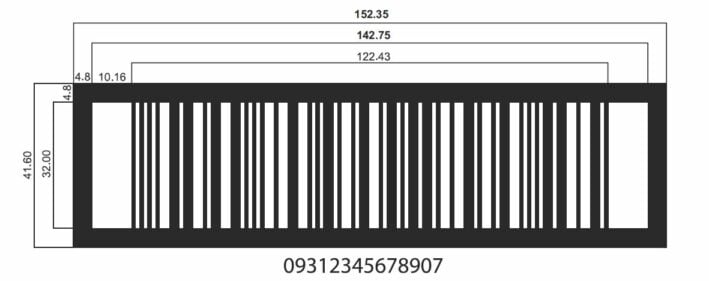

Les spécifications suivantes du code à barres ITF-14 en millimètres. Cette page montre la taille du code à barres ITF-14 officiellement accepté sur le carton.
Les parties supérieures et inférieures des barres sont obligatoires, tandis que les barres de support verticales sont facultatives, à condition que la méthode d’impression utilisée ne nécessite pas de plaques d’impression.
Agrandissement:
Dans un environnement de distribution avec balayage à l’index, la plage d’agrandissement d’un symbole de code-barres ITF-14 se situe généralement entre 50 % et 100 %. Pour les autres secteurs, la plage de balayage est entre 25-100%.
Si vous imprimez sur du carton ondulé type de carton ITF-14 doit être supérieure à 62,5%.
Hauteur des barres:
La hauteur minimale des barres pour la distribution dans un générique d’analyse est de 32 mm. Dans d’autres environnements de numérisation de la hauteur de la barre doite doit être le plus élevé possible. La hauteur minimale des barres d’un code ITF-14 est de 13 mm. Cependant, tous les symboles ITF-14 doivent dépasser cette hauteur, et il convient de faire tout le possible pour atteindre une hauteur de 32 mm autant que possible.
Le rapport de la largeur de la barre
Le rapport de la largeur de barre est de 2,5: 1. La gamme acceptable de ce rapport est compris entre 2,25: 1 et 3: 1.
Forme lisible par l’homme:
Le format, la taille et l’emplacement ne sont pas précisément définis, mais ils doivent être imprimés clairement et proportionnellement au reste du code à barres. Il est préférable pour le format à afficher sous le code à barres.
| Agrandissement | X-Dimensions | Largeur | Hauter | Zone Blanche |
| 25% | 0.25 | 30.62 | 13 | 2.54 |
| 30% | 0.3 | 36.73 | 13 | 3.05 |
| 35% | 0.36 | 42.85 | 13 | 3.56 |
| 40% | 0.41 | 48.97 | 13 | 4.06 |
| 45% | 0.46 | 55.09 | 13 | 4.57 |
| 50% | 0.51 | 61.21 | 32 | 5.08 |
| 55% | 0.56 | 67.34 | 32 | 5.59 |
| 60% | 0.61 | 73.46 | 32 | 6.1 |
| 62.50% | 0.64 | 76.52 | 32 | 6.35 |
| 65% | 0.66 | 79.58 | 32 | 6.6 |
| 70% | 0.71 | 85.7 | 32 | 7.11 |
| 75% | 0.76 | 91.82 | 32 | 7.62 |
| 80% | 0.81 | 97.94 | 32 | 8.13 |
| 85% | 0.86 | 104.06 | 32 | 8.64 |
| 90% | 0.91 | 110.19 | 32 | 9.14 |
| 95% | 0.97 | 116.31 | 32 | 9.65 |
| 100% | 1.02 | 122.43 | 32 | 10.16 |
Toutes les mesures sont en millimètres. Il est toujours conseillé de prévoir plus d’espace que nécessaire pour les zones blanches, au cas où l’encre risquerait de maculer.
Termes:
Distribution générale dans Analyse de l’environnement – Ceci fait référence à l’analyse automatique effectuée par une machine alors que les éléments se déplacent le long de la bande transporteuse.
D’autres environnements de numérisation – Cela est généralement un scanner portable.
Bar largeur – Se réfère au rapport de la largeur des modules de restreindre les modules à l’ITF-14. Un grand module doit être 2,5 fois la largeur d’un petit module.
Zone Blanche – Zone d’espace blanc sur les deux côtés des barres.
